在我们以往的博客关于模拟到数字转换器（ADC）的重要性，我们的重点是在物联网的产业网络共同使用的各种架构。特别是，我们看着它的架构是最适合低延迟，低功耗和高精度的应用，与配有不同的优点和缺点每个选项。雷竞技安卓下载当我们看到需要低时延和低功耗的应用，逐次逼近雷竞技安卓下载寄存器（SAR）ADC提供与其他体系结构，如闪光，Delta-Sigma及管道的最佳整体解决方案。

ADC的选择是越来越多的需要更快的采样率，以满足机器对机器（M2M）连接的不断增长的需求的应用程序有点不同。雷竞技安卓下载在最近的文章，我们将讨论如何这些连接与物联网的发展，以及ADC，它驻留在模拟前端（AFE），是中央对这些连接急剧增加。那么，什么是取舍需要被考虑和架构照耀别人的应用需要快速采样率以上？雷竞技安卓下载

再考虑SAR ADC。在此架构中，将模拟输入信号进行采样，并且然后与由单个比较器以比采样速率更高的频率下工作的连续参考电压。

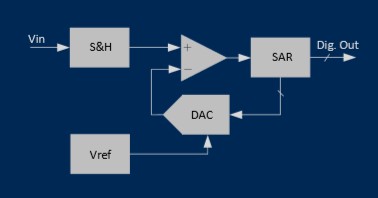

图1：SAR ADC框图

在一个采样周期，比较需要做出至少许多决定作为转换器的分辨率。较高的分辨率降低的最大采样率，这是依赖于比较能多快做出决定，以及如何快速SAR逻辑可以运行。在开关电容器实现中，ADC输入网络等效电路，如图2所示，基本上包括采样电容和采样开关。

图2：SAR ADC输入网络

采样和保持（S＆H）的操作被嵌入在DAC电路和采样电容器的尺寸，以满足噪声要求。根据上述结构和采样电容器的正确的大小，在SAR ADC可以转换非常高的频率信号（几十MHz），而不会导致高功耗。

第二体系结构考虑的是SAR辅助流水线ADC，在图3中该ADC IP可以用两个较低分辨率SAR ADC级和残渣放大器来实现显示。第一阶段解决了数字输出字的最显著位。将残余物被放大并通过第二级采样。由于每个阶段使用较低的分辨率，每阶段一个快速的转换时间是可以实现的。这两个阶段同时工作;而第二阶段是将所述残余物放大的信号，第一阶段已取样和下一个样本变换。这个流水线允许在最大采样速率比对单个SAR架构的大量增加。

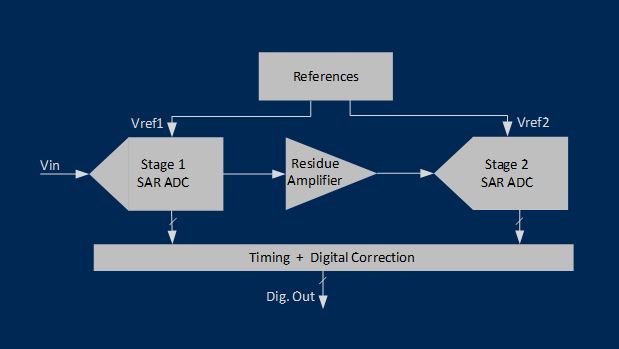

图3：SAR辅助流水线ADC框图

另外一个考虑，和随之而来的所有Adesto的ADC IP核提供的东西，是参考电压产生。其产生的参考电压接近ADC内核是重要的，因为它可以防止性能下降。优化和有效的基准电压产生和缓冲是必不可少的一个健壮的，节能的和高度精确的转换器。

Adesto既有SAR和管道辅助的SAR ADC IP模块，提供给牌照的大型硅验证的组合，包含所有满足采样率，功率，以及应用程序的延迟要求所需的元素。
