DA14585
3周之前
DA14585不会从我的定制板上的GPIO触发器中醒来
发布的分别Michihiro挂川135点 6个回答你好
我有一个定制板,上面有DA14585。
我有一个开发工具包DA14585-00ATDEVKT-P
子板是DA14585。
我在长时间不做广告时使用深度睡眠,在广告之间使用延长睡眠。
我的定制板上的DA14585不会从GPIO触发器的深度睡眠中醒来
Dev Kit上的DA14585可以。
我从开发工具包里找到了能量痕迹。

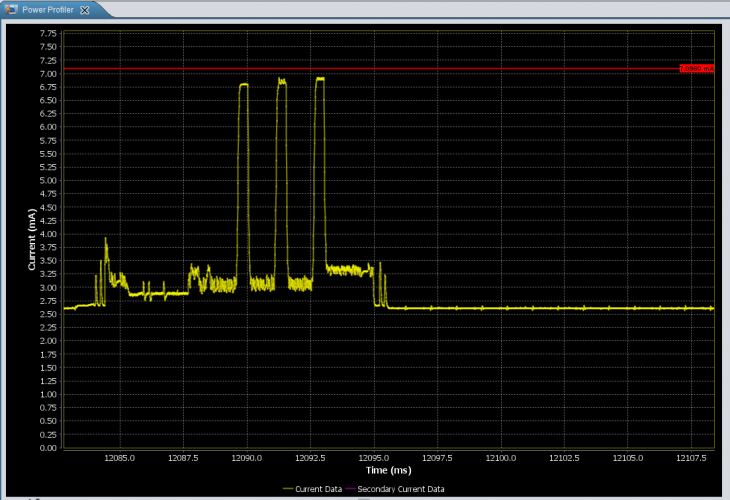

这是GPIO触发后的功率跟踪。它是从深度睡眠中醒来吗?

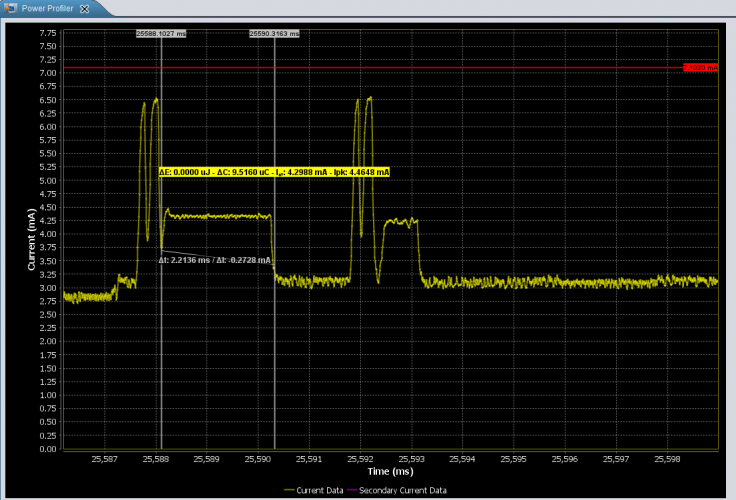

这就是广告之间的权力轨迹。它是从长时间睡眠中醒来的吗?
我的自定义板和Dev Kit之间的区别是自定义板没有XTAL32k。
在我的定制板上,
我使用电路板的电路对输入低脉冲。
输入从2.82V到0.50V
固件被编程到OTP。
在开发工具包中,
我在输入端使用了低脉冲(GND)。
固件被编程到SPI Flash存储器。
你能帮我把我定制板上的DA14585唤醒吗?
3周之前
你好PM_Dialog,
谢谢您的回复。
1.是的,我用同样的代码进行了测试。
2.我的代码定义了CFG_LP_CLK LP_CLK_RCX20。
3.这对我的定制板起作用了。
自定义板在P1_2和PAD之间有一个电阻,PAD和GND之间有一个电阻。
当我关闭电路(连接两个pad), P1_2不直接到GND。
但我将P1_2侧的PAD连接到GND。
这唤醒了DA14585。
4.我无法导出OTP头文件。
我很确定我已经改变了应用程序标志字段和OTP图像大小字段。其余为默认值。
我的定制板使用SWD/P1_5引脚来控制LED。
我的代码中有这个。
// GPIO P1_5配置在生产模式#if (DEVELOPMENT_DEBUG == 0) //禁用调试模块使用P1_5作为GPIO SetBits16(SYS_CTRL_REG, DEBUGGER_ENABLE, 0);# endif / / DEVELOPMENT_DEBUG
因此,我无法使用智能代码片段工具箱连接到DA14585。
在这个自定义板的最新设计中,我们将更改LED的端口,这样我们就不需要禁用调试器模块。
3号,
在广告间EXTENDED sleep的情况下,在P1_2上可以检测到LOW。
因为我们根据P1_2控制LED的开/关,LED打开或关闭。
然而,在深度睡眠模式下,唤醒中断似乎无法检测到
这似乎是我的处境,对吗?
谢谢你!
两个星期前
嗨分别Michihiro挂川,
如果你还记得之前的票的话。我测试了你分享的代码,这在我和引导SPI Flash工作得很好。
请您在试图唤醒设备时探测P1_2好吗?我认为这个中断是检测不到的。
这太奇怪了……
谢谢,PM_Dialog
两个星期前
你好PM_Dialog,
谢谢您的回复。
我在我的原型板上测量了P1_2(它几乎与定制板相似)。
输入从2.82V到0.50V。
略高于LOW电平输入电压Max 0.36V。
(DA14585 datasheet修订3.3 p.30
只有在深度睡眠时,低信号才不会被察觉。
我使用16MHz时钟主动模式,RCX 10kHz低功率时钟。
(我在想,当从2.82到0.50时,它会在很短的时间内低于0.36V,然后上升到0.50 v左右。
我认为只有16MHz时钟检测这个短周期低于0.36V和改变P1_2低。除非P1_2高于0.84V,否则LOW不会变为HIGH)
不管怎样,输入不够低。
我们发现了原因,投入不够低,在我们的定制板。
我们有3Mohm上拉电阻连接到P1_2,但另外为P1_2选择了25kohm上拉电阻(Pxy_MODE_REG[9-8])。
(DA14585 datasheet修订3.3 p.116
所以我把它从“输入,25kohm上拉电阻选择”改为“输入,没有电阻选择”。
下面是我在代码中所做的改变。
// GPIO_ConfigurePin(GPIO_INPUT_PORT, GPIO_INPUT_PIN, INPUT_PULLUP, PID_GPIO, false);// GPIO_ConfigurePin(GPIO_INPUT_PORT, GPIO_INPUT_PIN, INPUT, PID_GPIO, false);
所以我检查了数据表,高电平输入电流/低电平输入电流Max是1uA。
(3.8数字输入/输出特性)。
应该没问题。
我用我的原型板进行了测试。
如果我没记错的话它下降到了0.22伏。
对于活跃睡眠模式和深度睡眠模式来说,这似乎已经足够低了。
这似乎能解决问题。
谢谢你在这个问题上的所有帮助。
我将测试它在我的自定义板当我得到一个新的。
3周之前
嗨分别Michihiro挂川,
谢谢你的新论坛门票。
1/你提到你已经用Pro-DK测试过了,所以我能问一下你们是否使用了相同的代码吗?
2/请尝试在Pro-DK中使用内部的RCX测试低功耗时钟,这样你就有一些配置作为你的自定义板。
#define CFG_LP_CLK LP_CLK_RCX20 //在da1458x_stack_config.h头文件
3/看起来DA14585没有检测到中断,所以不能唤醒。谢谢你从能量分析器上附加能量跟踪。如你所见,芯片仍处于休眠模式。正如您在之前的票上所讨论的,我的想法是DA14585可以检测到唤醒触发器,但未能引导。然而,这不会发生在你的情况下,因为唤醒中断似乎无法检测到。
由于您正在从您的自定义板生成唤醒触发器,我建议尝试隔离唤醒引脚并使用低脉冲(GND)信号(一些作为Pro-DK测试用例)。
4/ OTP编程似乎是编程OK,因为最初,芯片可以正确启动。我不期望任何OTP编程问题,但请使用SmartSnippets工具箱导出OTP头并在这里附加它。
谢谢,PM_Dialog
