零电压交叉检测
零电压交叉检测
安全特性技术
该技术可以在GreenPAKs包括ACMP的使用。
零电压交叉检测通常被用作检测AC特性，诸如频率和相位的准确方法。
GreenPAKs具有0V的端子电压范围至5.5V的VDD值。为了解释的AC信号，在使用GreenPAK的0V点杂交的DC偏移移位应所述AC信号和GreenPAK销之间来实现。所述GreenPAK的VDD和AC信号，在图16所示的1之间的电阻分压器：这可以通过一个1来实现。

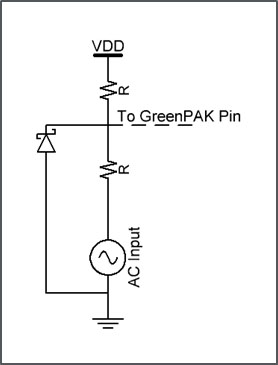

图16的基本直流偏置
零电压交叉检测至少需要，一个或两个比较器和计数器。比较核对的基准电压，其可以来自GreenPAK的可用参考电压或外部参考点进入的AC信号。如果期望的ZVCD电压大于可用GreenPAK参考电压大于所述AC信号可以替代地通过利用可以减少IN +增益比较器的属性设置内选项和减少的AC值进行比较，以类似缩放参考（图17）。

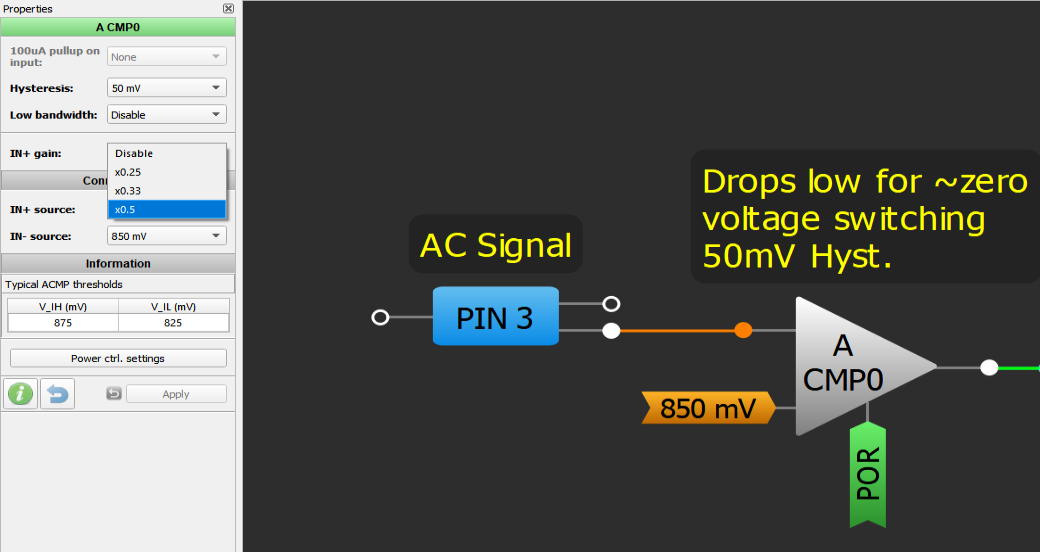

图17使用IN +增益来衡量一个1.7V隧道
