这个技巧对任何“绿pak”人都适用。

DLY块可以链接到一起的序列信号。通过将一个延迟块的输出链接到另一个延迟块的输入，就可以得到一组连续的延迟。

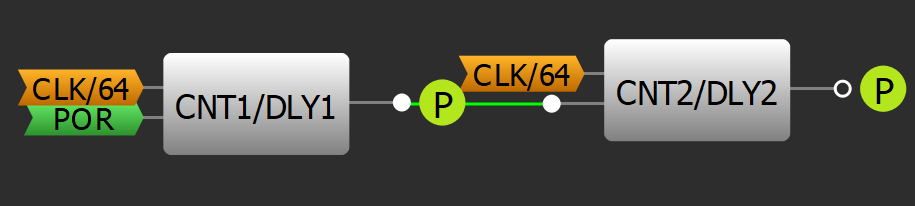

图10连续上升边缘延迟

顺序集合中的DLY块应该设置为延迟在模式设置在属性窗口。通常,边选择所有已排序组件的设置应该相同。图11显示了两个连续的CNT/DLY块设置到上升边的效果，通电复位(Power-On-Reset, POR)信号延迟8ms。

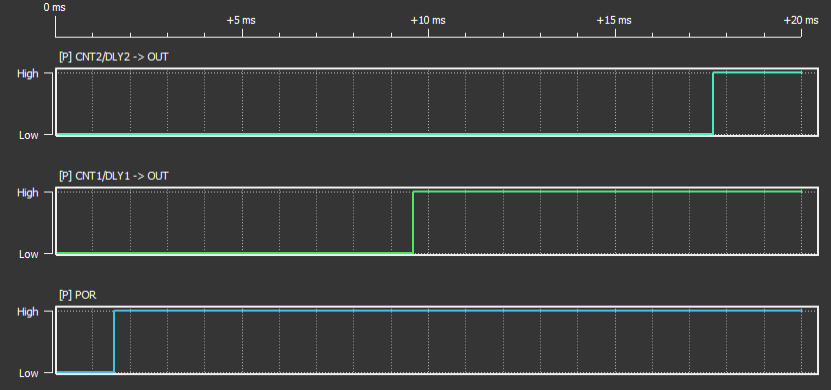

图11时序延迟仿真

你也可以将CNT块链在一起以延长计算时间。当CNT块链接在一起时，CNT的CLK应该由前一个计数器的输出驱动。这可以在属性中通过选择CNT块和属性窗口中,选择时钟连接来自之前的CNTx/DLYx。

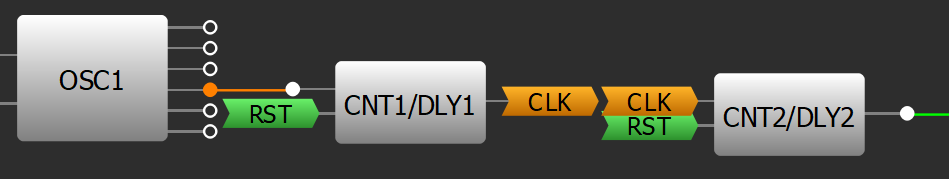

图12序列计数器
