RGB带有I2C控制的呼吸

基于脉冲的控制应用

The GreenPAK can be configured to control an RGB breathing LED controlled via I²C.改变CNT0计数器数据改变呼吸周期。

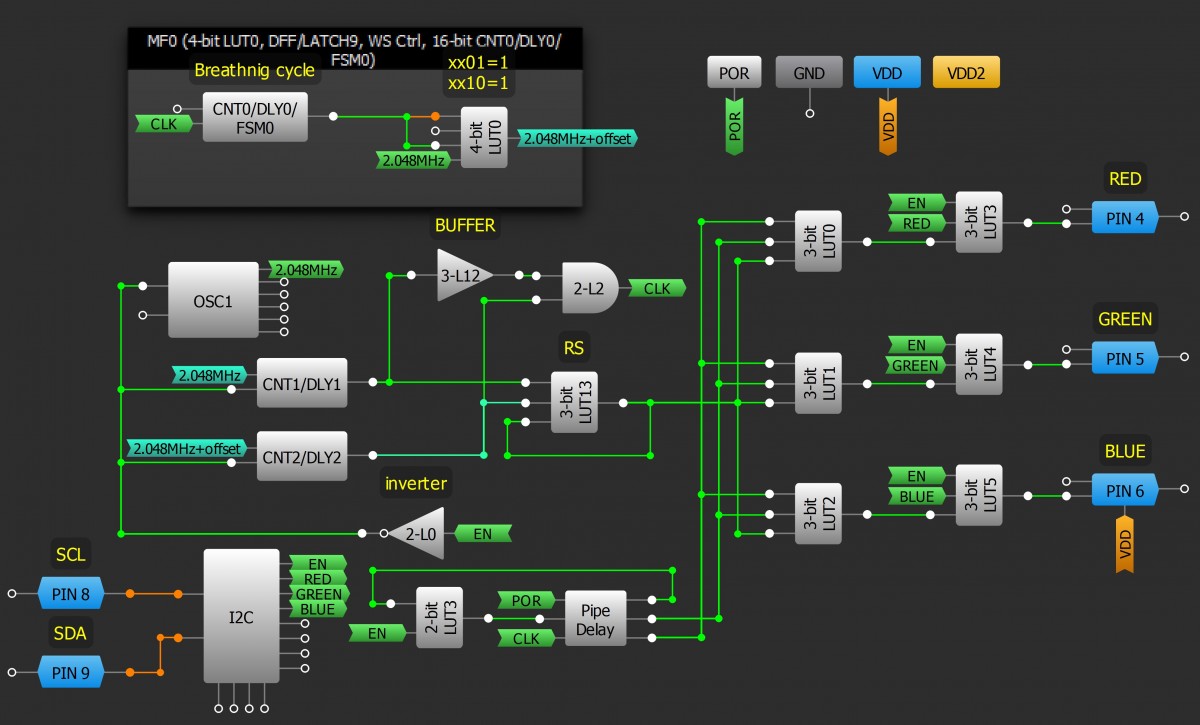

1.如图所示，在电路上创建软电路Technique: Creating LED breathing而是将CNT1和CNT2的计数器数据设置为相同的值。

2.添加MF0，该MF0在CNT1和CNT2之间添加小偏移。

3.将LUT3-LUT5配置为由通过I2C控制的EN信号切换的多路复用器。

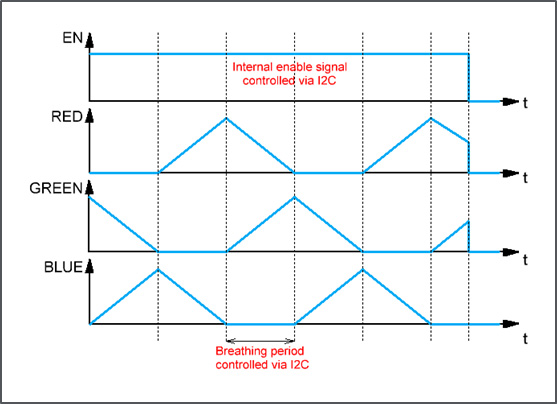

4. Configure LUT0-LUT2 as a demultiplexer which passes the breathing signal according to the timing diagram in Figure A.
