PWM选择

PWM选择
基于脉冲控制中的应用

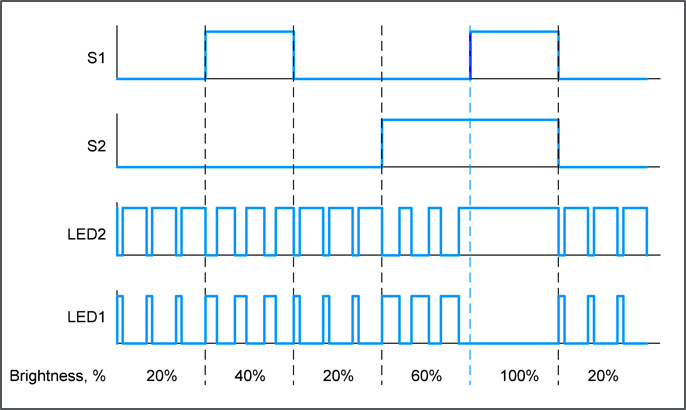

PWM选择通常用于像调整LED亮度和控制风扇速度的功能。在此实现中两个LED被调整为基于两个开关的输入的离散亮度水平。
配料
- GreenPAK与DCMP
- 不需要其他组件

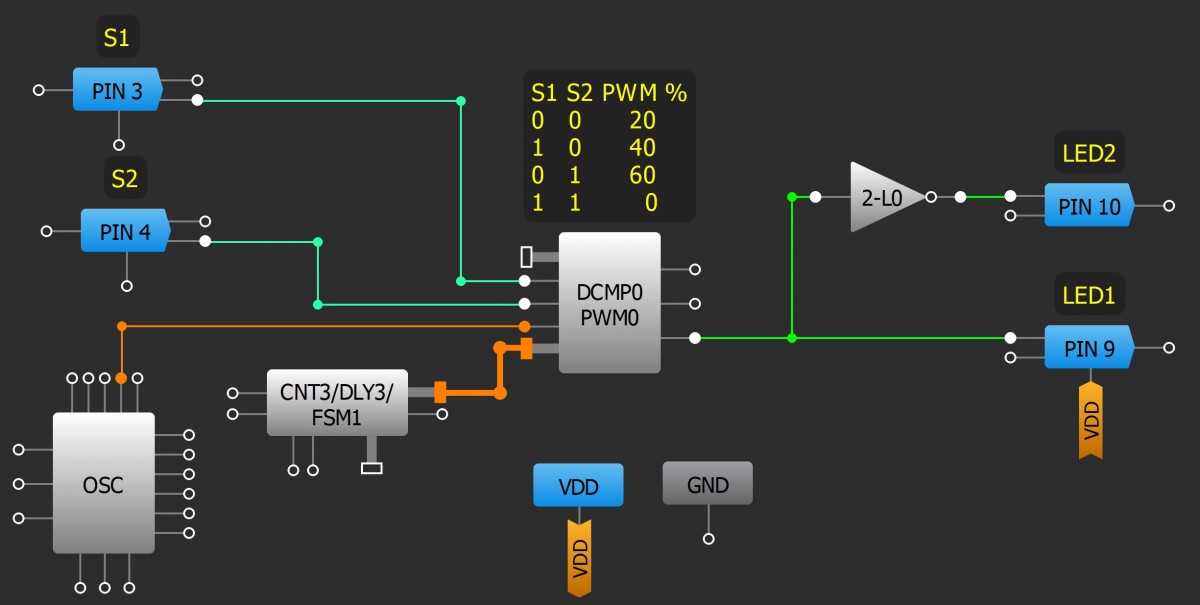

GreenPAK图
设计步骤
- 通过从共享的PD输入中删除VDD来启用DCMP。设置DCMP/PWM功率寄存器为上电。集在+选择器来寄存器从矩阵中选择通过。集在- - - - - -FSM1选择器。设置DCMP0的寄存器:寄存器0 - 51;登记册1 - 102;寄存器2 - 154;寄存器3 - 0。
- 添加配置为计数器/ FSM CNT / DLY块。集计数器数据为255。
- 配置RC OSC电源模式到力上电。
- 配置PIN10和PIN9以打开排干NMOS。
- 添加LUT作为逆变器。
- 连接输入引脚到DCMP/PWM模块的MTRX SEL选项。
资源
GreenPAK设计文件
- PWM选择全科医生(2.98 KB)
