PWM发生器使用ADC

PWM发生器使用ADC
基于脉冲控制中的应用

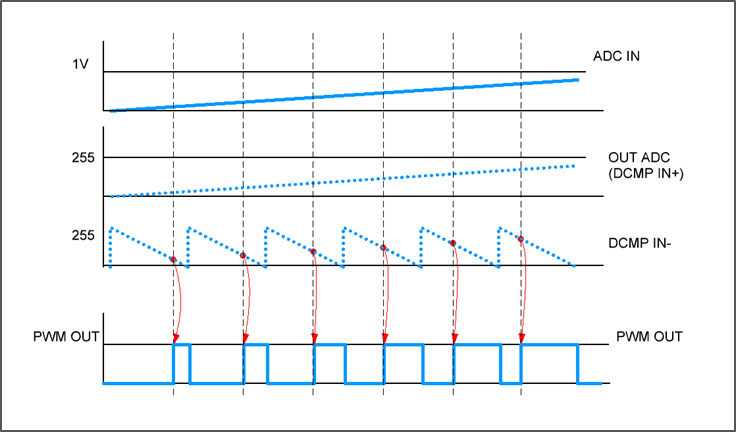

PWM发生器可用于控制设备,如直流电动机和LED。此实现使用连接到ADC与CNT2在PWM0值进行比较的模拟信号。如果CNT2值小于数字化模拟信号PWM0的输出为高。后CNT2值为0 PWM0的输出为低。
配料
- GreenPAK与ADC
- 不需要进行其他组件

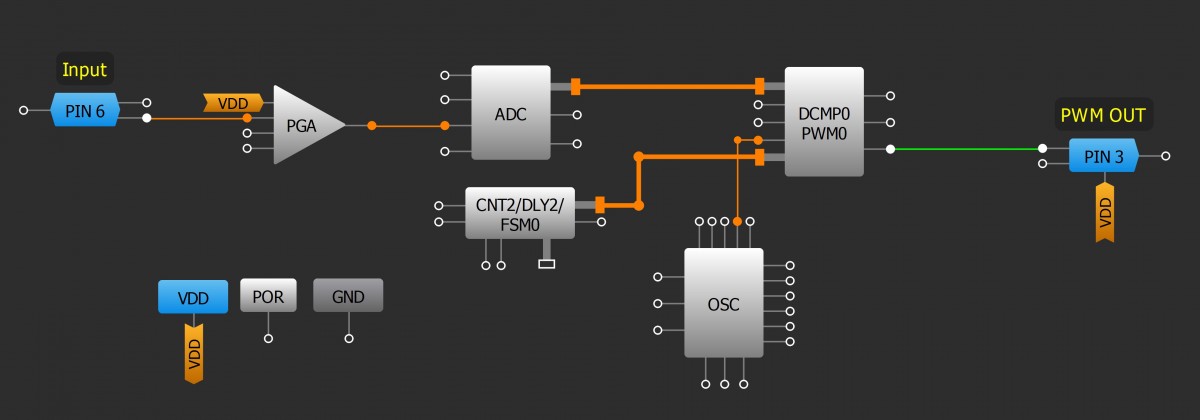

GreenPAK图
设计步骤
- 从ADC的删除VDD掉电输入和一组PGA电源信号至打开。
- 设置PIN码6模拟输入/输出。
- 配置DCMP0 / PWM0通过从共享PD输入删除VDD。DCMP / PWM功率寄存器设置上电。检查IN +选择连接到ADC和在-选择连接到FSM0。
- 配置的4位LUT1 / 14位CNT2 / DLY2 / FSM0作为计数器/ FSM与计数器数据等于255。
- 连接DCMP0 / PWM0OUT +输出引脚。
资源
GreenPAK Designer文件
- PWM发生器使用ADC GP(2.87 KB)
