通信协议应用程序

平行于串行转换器通常用于使用一个或两根线(数据和时钟)从一个IC向另一个的数据发送数据。这里可以使用内部或外部时钟,并行位数受到GPAK I / O的数量和可用的内部块的限制。

配料

  • 任何GreenPak.
  • 不需要其他组件

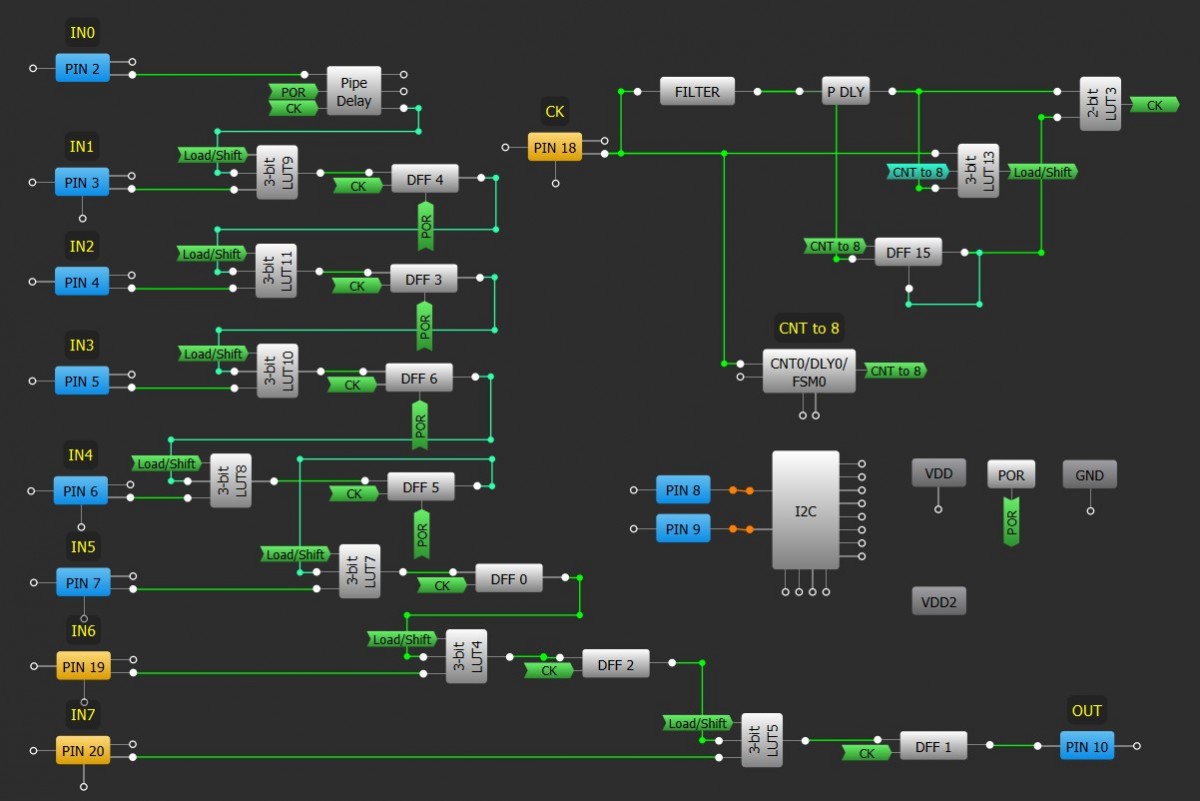

GreenPak图

设计步骤

  1. 配置换档寄存器,如图所示技术:建立换档寄存器
  2. 为每个DFF添加和配置3位LUT以使用MUX使用技术:配置标准逻辑W / LUT宏小区。
  3. 配置加载/移位功能并将内部块连接到输入,输出。

资源

GreenPak设计师文件
