优化CNT / DLY精度
优化CNT / DLY精度
定时功能技术
该技术适用于任何GreenPAK。振荡器和CNT的精确度/ DLY块从部件到部件而变化。
GreenPAK集成电路，像内部振荡器的所有芯片，具有在定时固有变化。这归因于像制造，温度和在GreenPAK，用户设计实践的情况下的因素。通过使用简单的设计规则，计数器和延迟的GreenPAK设计内的准确性可以得到改善。

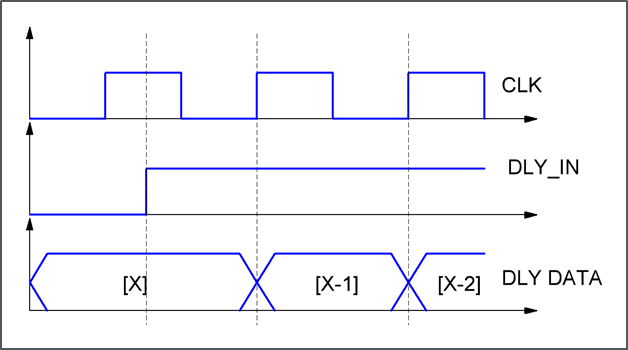

振荡器和CNT / DLY块之间的关系应予以考虑。该振荡器是全球性的振荡器;它们可以被用于任何数量的CNT / DLY块和最初不同步于延迟或计数器的开始/停止。因此，当计数器或延迟激活，它才开始的下一个时钟边沿递增。这是在图9中，其中，一个使能延迟信号被激活中间时钟周期和不开始递减，直到下一个上升沿描绘。
瑞星启用延迟图9行为
这被计入的CNT / DLY块典型延迟时间计算：
因此，随着“Counter_Data”的值增加，对延迟时间“t”的影响将成比例地更小。另外，延迟时间的绝对值可以尽管使用较大的“Counter_Data”的值，如果要使用更快的“时钟”的值保持相同。在里面属性所选择的CNT / DLY块的窗口两者计数器数据值和所述时钟源可以被修改。
