H桥控制

基于脉冲的控制应用

H桥是一种电子电路，使得能够在相反方向上施加载荷的电压。这些电路通常用于机器人和其他应用中，以允许直流电动机向前或向后运行。雷竞技安卓下载

配料

Any GreenPAK
Four transistors
四个二极管

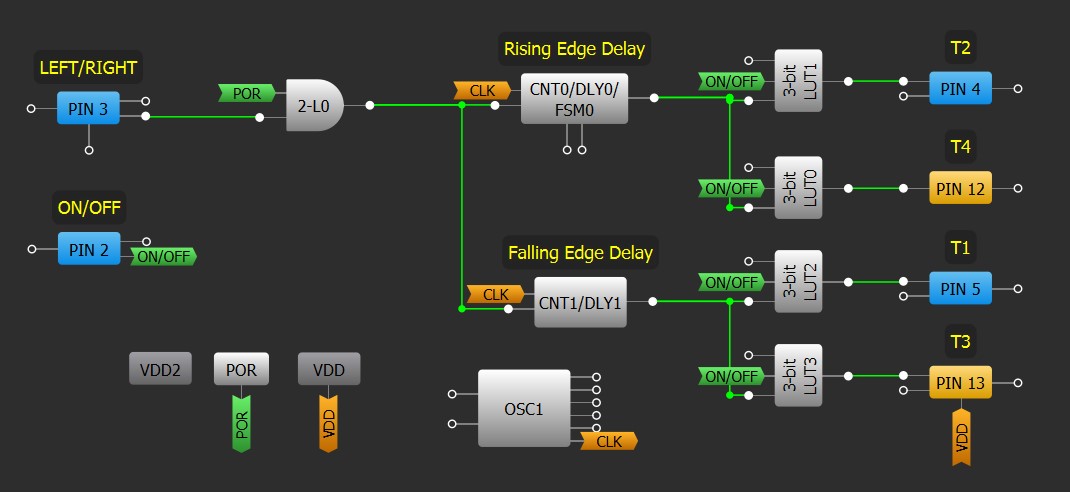

格林帕克Diagram

设计步骤

添加和配置输入和输出。
使用延迟块使用Technique: Optimizing CNT/DLY Accuracy。
Add and configure LUTs for each output usingTechnique: Configuring Standard Logic w/ LUT Macrocells.

Resources

GreenPak设计师文件

H桥控制GP(4.45 KB)
