频率范围探测器
频率范围探测器
信号调节应用程序
许多设备有一个特定的频率范围,在其中,他们操作和要求输入时钟监控,以保持在这个频率。这个应用程序可以用来检测如果输入时钟频率是在期望的范围内。
必要的组件
- 任何GreenPAK

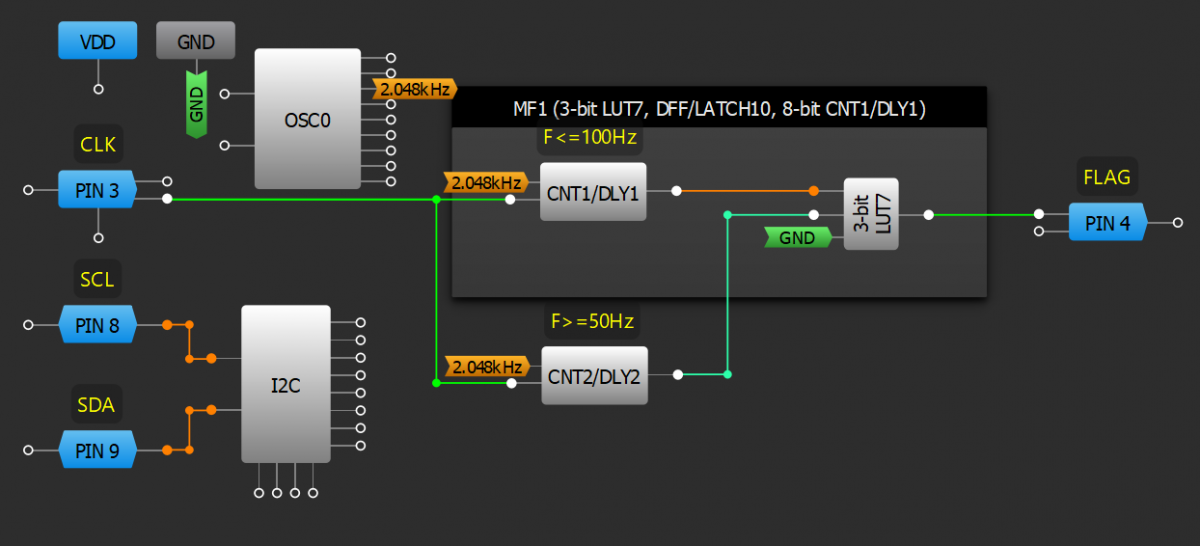

GreenPAK图

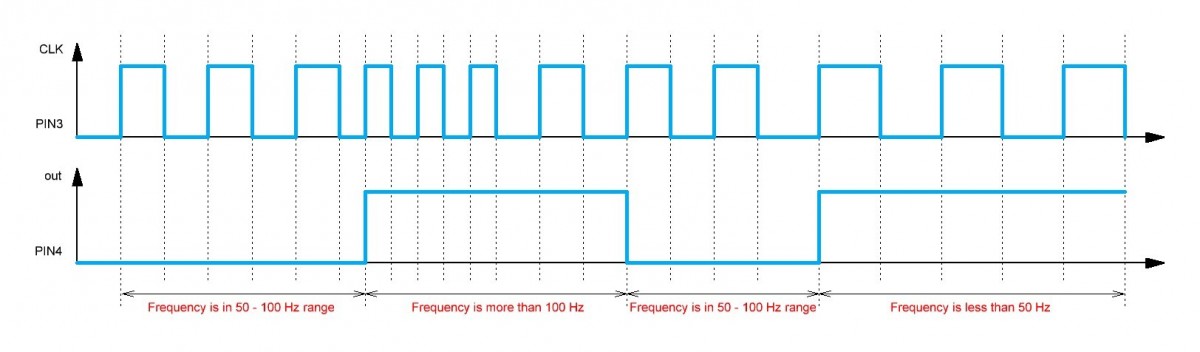

时间图
设计步骤
- 配置GPIO引脚作为时钟的输入和标志的输出。
- 配置CNT/DLY块到频率检测模式与上升边缘检测。
- 将每个CNT/DLY模块分别设置为最小和最大频率值。
- 当频率超出所需的频率范围时,将LUT配置为高电平。
资源
GreenPAK设计文件
- 频率范围检波器GP(4.88 KB)
