这种技术可以在任何GreenPak中使用。Since the input frequency range is limited by the maximum FSM counter data, it is better to use a 16-bit FSM. The PWM detection input frequency should be much slower than the duty cycle reference frequency to improve the accuracy.

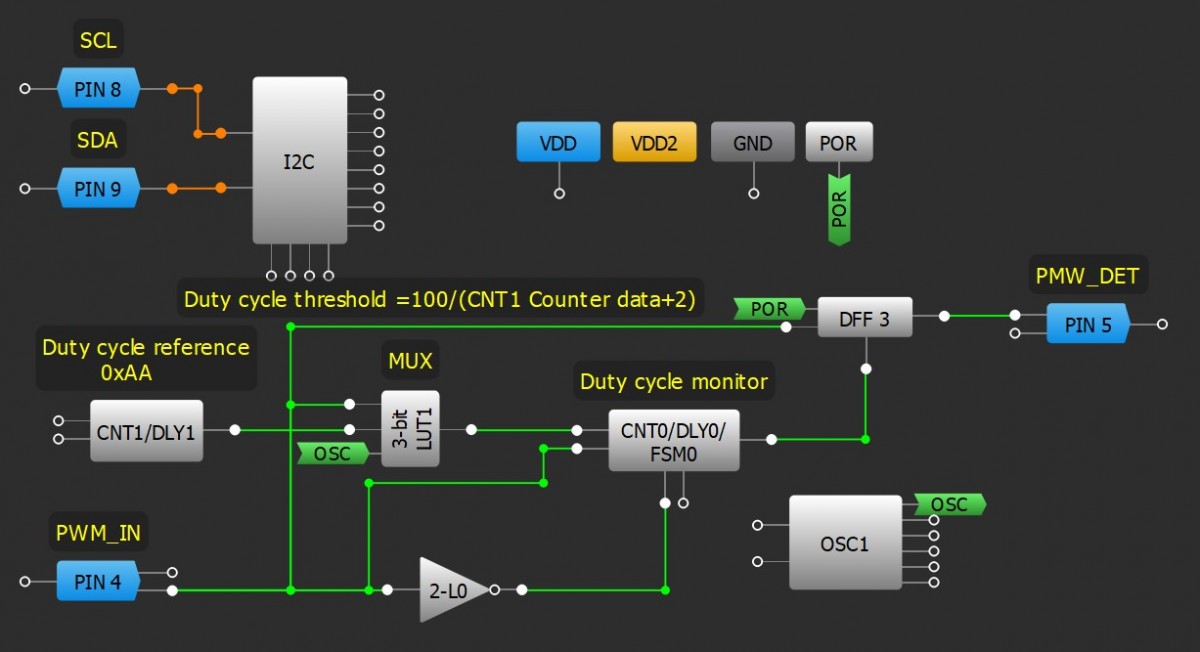

工作周期检测的应用程序是很重要的雷竞技安卓下载such as overload protection, DC/DC conversion, servo motor control, and protocol detection. This design can be easily implemented using a GreenPAK with an FSM block (For the below example a SLG46826 chip is used, see Figure A).

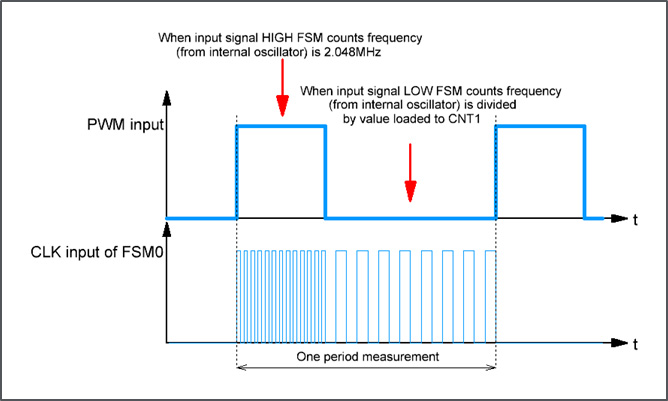

在上面所示的实现中，当引脚＃4变高时，FSM0开始计数，由内部振荡器计时。FSM0设置为65535，在PIN＃4上的上升沿。当PIN＃4变为低电平时，FSM0从内部振荡器的频率开始计数CNT1的数据值（图B）。如果FSM0达到65535，则DFF3将由PIN＃04的下一个边缘上升沿设置为低，占空比低于设定阈值的标志。

可以通过I2C改变CNT1计数器数据值来调整占空比参考频率。要计算占空比阈值，使用以下公式：
