创建一个I2C命令

创建一个I2C命令

通信协议技术

这种技术可以在任何带有I的绿色pak中使用2C

在我2ç发生器允许用户做出我2根据逻辑产生器C信号。它由作为SDA和SCL两个逻辑发电机。用户可以结合预定义的我2C primitives来生成所需的波形,并选择一个SCL频率:1k, 2.5k,和5 kHz为GreenPAK高级开发平台,1k, 2.5k, 5k, 10k, 20k, 50k, 100k, 200k, 400k, 1000 kHz为GreenPAK Pro开发平台。

要创建一个I2使用I的C信号2Ç发电机:

  1. 选择调试按钮。
  2. 选择I2C发电机在I2C块的SDA输入。
  3. 通过点击转到信号向导编辑
  4. 选择PIN#8 SCL和设置时钟的速度。
  5. 选择读或写复合命令。
  6. 打开复合命令,并将从机地址和字地址。对于“读”命令集字节数。对于“写”命令集数据的写入。

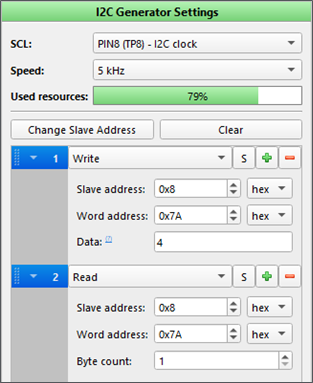

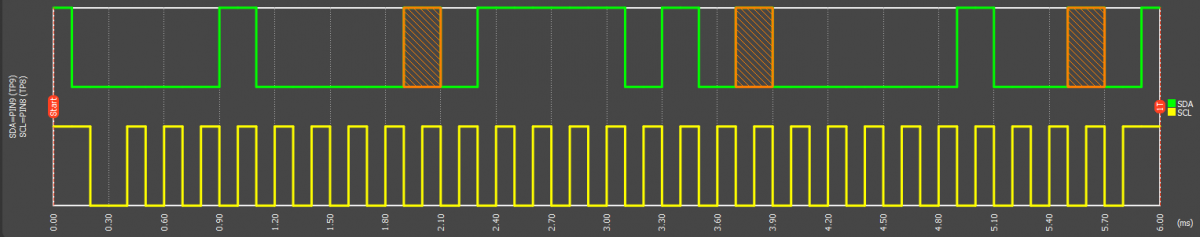

图A I2C写命令

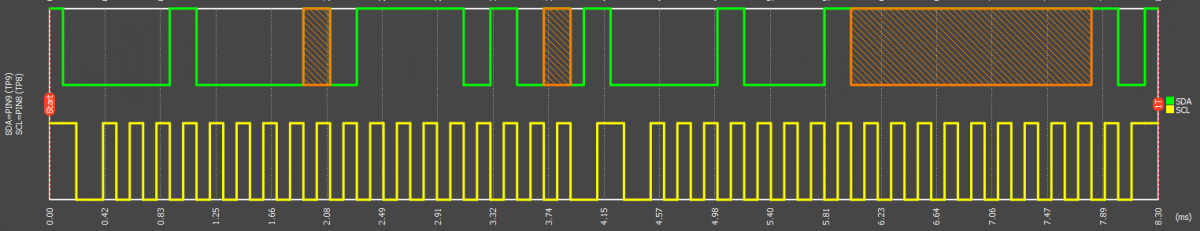

图我2C了解命令
