从ASM创建同步状态机
从ASM创建同步状态机
信号调理技术
如果满足过渡条件，同步状态机（SSM）会在输入时钟的边缘上过渡。将ASM转换为SSM的通用方法使用具有大于ASM转换时间的脉冲宽度的时钟信号。

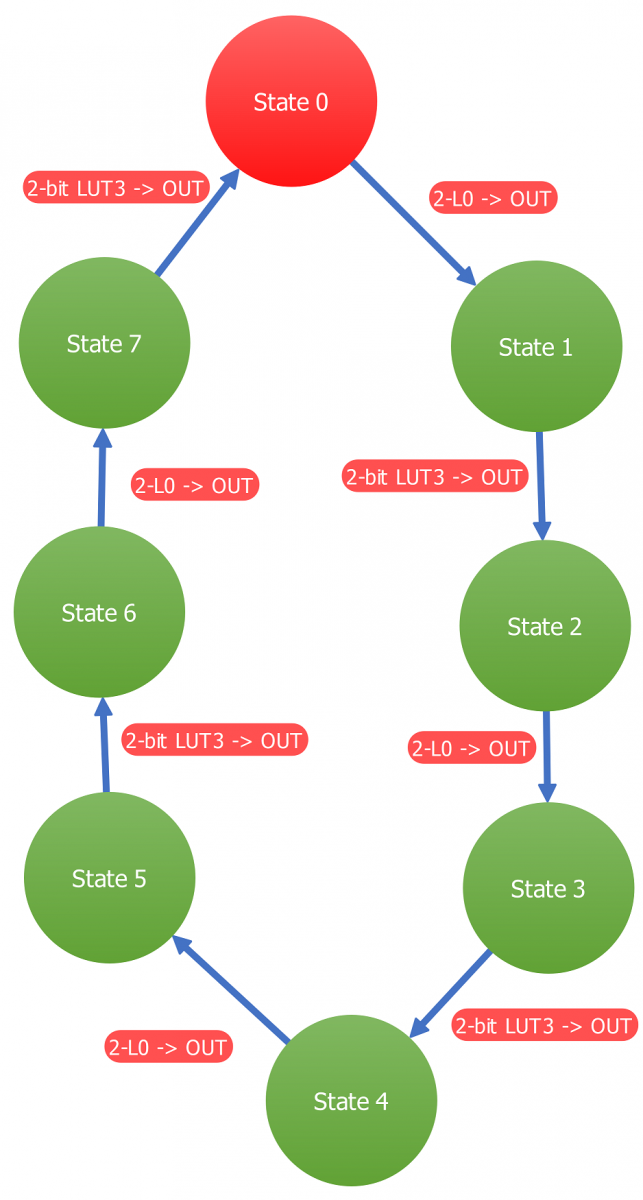

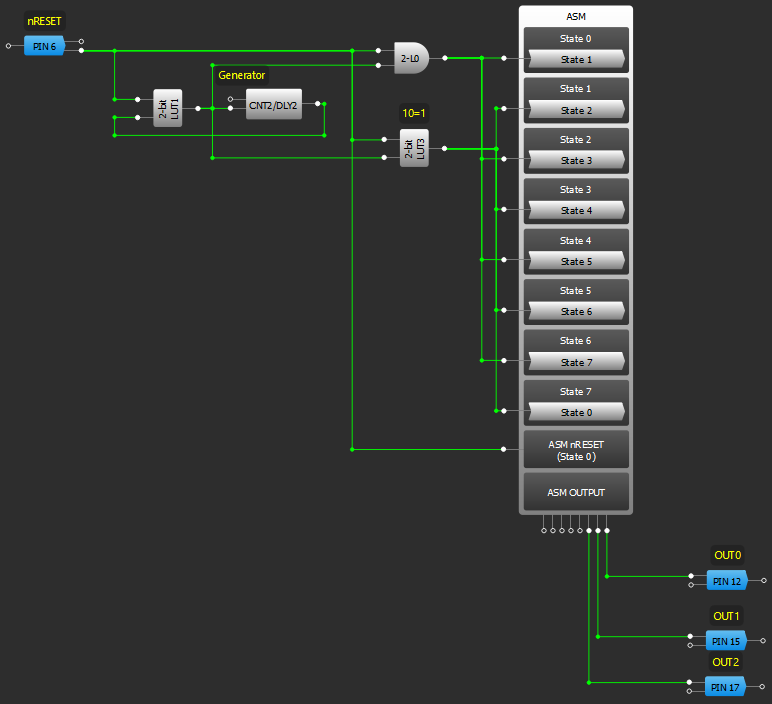

考虑上面的3位计数器示例中的SSM。CNT2和2位LUT1用于生成时钟。ASM使用串联连接的8个状态。2位LUT0和2位LUT3用于防止两个接近状态转换上的逻辑高信号。每个状态的ASM输出的值如下所示。
当PIN6变高时，ASM从复位状态（状态0）到下一个状态（状态1）。通过这些状态的以下转换为CNT2切换了第一个高，那么低，等等。
有关使用ASM创建SSM的过程的详细信息AN-1126 ASM与同步转换。
资源
GreenPak设计师文件
- 从ASM GP创建同步状态机（5.55 kB）
