这种技术可以在任何包含SPI接口的GreenPAK中使用。这种技术的替代方案可以完成使用其他GreenPAKs与FSM块和存储计数器信息使用I²读取命令，并行输出，或其他方法。

计数器是一种用于计数输入事件(脉冲、边缘)的基本数字电路，通常使用数字触发器级联来构造。在GreenPAK中，一些CNT/DLY块更加健壮，可以用作有限状态机(FSM)，它不仅可以递增，还可以递减或保持当前值，这是由GreenPAK矩阵中的互连决定的。这种技术通过使用GreenPAK中的两个FSM块来监视一个脉冲输入(时钟)，并通过SLG46140V的SPI宏控制器输出相应的16位序列来说明这种行为。

“SPI输出的16位FSM”在一个构造的16位寄存器(FSM0, FSM1)中计数输入时钟脉冲。在任何时候，用户都可以通过SPI读取值，重置16位寄存器，或者改变计数方向。

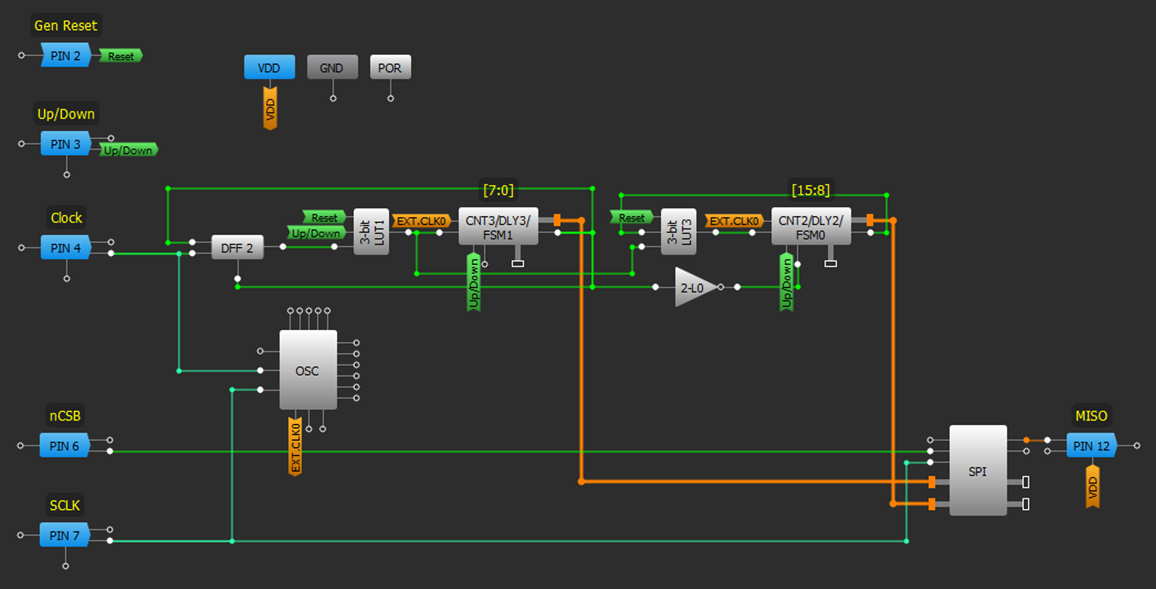

16位计数器是使用两个计数器（FSM0和FSM1块）与额外的逻辑来实现。位[15：8]被存储在FSM0，组成一个双向计数器中FSM1。有限状态机都被连接到SPI块，其可以输出经由SPI串行数据。计数方向由向上/向下引脚控制，直接连接到FSM块向上矩阵输出。如果这个针高，系统计数向上，如果这个针低，系统计数向下。Gen复位针用于复位两个计数器值(有源高)。

时钟输入引脚在同时施加CLK输入FSM1和FSM0。FSM1对每个时钟进行计数，而FSM0只在FSM1计数器值255且上下信号高或FSM1计数器值0且上下信号低时进行计数。方法实现此功能保持FSM0的输入。当这个信号是高的计数器值的FSM0是不变的时钟信号。保持通过反相器连接到输出FSM1。反过来，FSM1的输出是仅高时计数器的值是0，并且向上/向下信号为LOW时，或当计数器的值是255和上/下信号为HIGH。
