基本块和功能

介绍和概述

本节将概述Greenpaks最常见的构建块。每个宏小区类型将被赋予概述，并且可以包括用于使用该块的简单技术和应用程序。雷竞技安卓下载有关特定单元格的更多信息可以在特定的GreenPak的数据表中找到，或GreenPak Designer软件中的帮助信息。

技术：了解更多关于宏小区的更多信息

这种技术将适用于任何版本的GreenPak设计师。

本节提供了GreenPak最常见块的简要概述和多种技术。但是，您希望了解有关特定宏小区的更多信息。这可以通过在GreenPak设计器中选择宏小区来完成，然后单击信息按钮（图1）在左下方的左下方特性窗户。

图1信息按钮

概述：数字宏小区

数字宏细胞是任何GreenPak的基本功能组件。他们包括：

常见的数字宏小区：

查找表（LUT）
D触发器（DFF）/闩锁
柜台/延迟（CNT / DLY）

沟通：

一世²C（许多设备）
SPI（选择设备）

不常见：

图案发电机（Pgen）
管道延迟
可编程延迟（PDLY）
过滤器/边缘检测器

GreenPak设计器中的许多组件都可以选择为多种类型的宏小区之一。这由数字宏小区的名称表示：例如，“2位lut0 / dff / latch0“可以，因为名称暗示，LUT，DFF或锁存器。使用宏小区类型的选择使用类型选项在特性窗户。

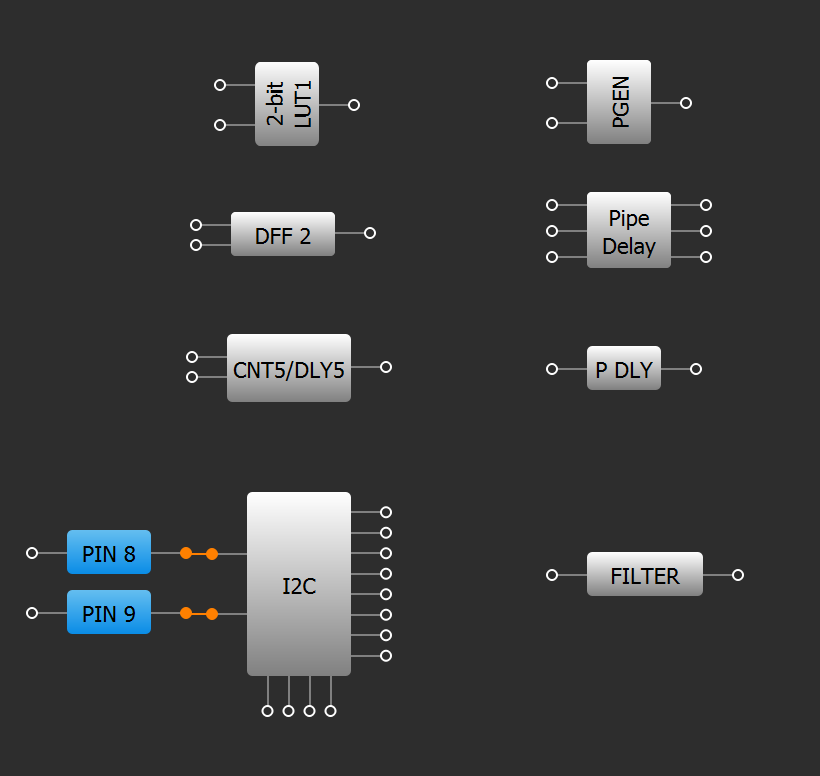

图2数字宏小区

技术：配置标准逻辑W / LUT宏小区

这种技术将与任何GreenPak一起使用。

查找表可用于GreenPak Designer，为两个，三个或四个输入，单个输出逻辑宏小区配置任何数字逻辑。可以在中编辑逻辑配置特性窗户。

GreenPak设计中实现的大多数逻辑是标准化的逻辑，如Mux，或者等......加快这些常见配置，或者等......特性窗户有一个标准门可以自动将逻辑表转换为标准门配置的选项。如果是规则的形状选项未选中LUT形状将改变为标准化的栅极符号。

图3为3位LUT0配置

概述：振荡器

GreenPak IC至少包含两个振荡器;最近的型号，如SLG46826，有三个振荡器。GreenPak中最常见的振荡器的频率最常见的，是：

2kHz低速，低功耗振荡器
2MHz中速
25MHz高速

每个振荡器都有几个输出，每个输出有几个预分频器，以允许在时钟的灵活性。保存权力自动电源允许您在不需要时钟时关闭振荡器。

通过选择组件时，可以使用“信息”按钮找到有关振荡器的更多信息。

图4振荡器

概述：模拟比较器

几乎每个GreenPak都配备了两个或更多的模拟比较器[ACMP]，每个模拟比较器[ACMPS]，每个都有两个输入源;在+和在-。每个都可以配置输入源特性窗户。

有关模拟比较器的更多信息，可以通过选择组件时使用“信息”按钮找到。

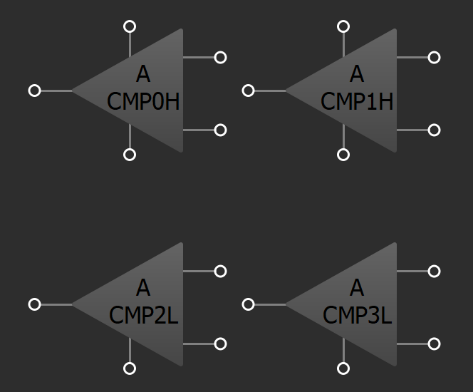

图5 Acmps.

概述：I / OS

GreenPak中的大多数I / O是非常灵活的。I / O功能从PIN引脚和部件部分显着变化，因此在提交到特定的GreenPak IC之前，应将设计概念映射到必要的引脚配置。

输出可以配置为在NMOS或PMOS配置中的推挽或开路漏极。缩放因子（例如2x）表示输出强度加倍。此外，输出引脚还提供了10kΩ，100kΩ和1mΩ的上拉和下拉电阻选项。

还提供多种输入选项，例如：Digital-In，Digital-in and Schmitt触发，低压数字和模拟。模拟IN用作ACMP的输入。

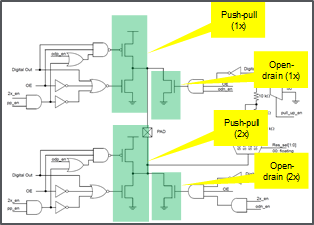

图7典型的I / O结构

概述：互联

与GreenPak Designer互连很容易。系统将指导您在哪些连接上进行。单击任何连接点时，系统：

突出显示绿色的所有可用连接
为您提供一个“橡皮筋”连接，您可以延伸到这些绿色连接中的任何一种
这导致绿色电线显示您所做的互连

图8互连
