8位多路复用器
8位多路复用器
基本块和功能
多路复用器或MUX用于从多个输入信号中选择输出。这用于跨单行需要发送多条通信线路雷竞技安卓下载的应用。通过使用GreenPak作为MUX，传输中的延迟时间可以是纳秒，与离散逻辑IC相当。
配料
- 任何GreenPak
- 不需要其他组件

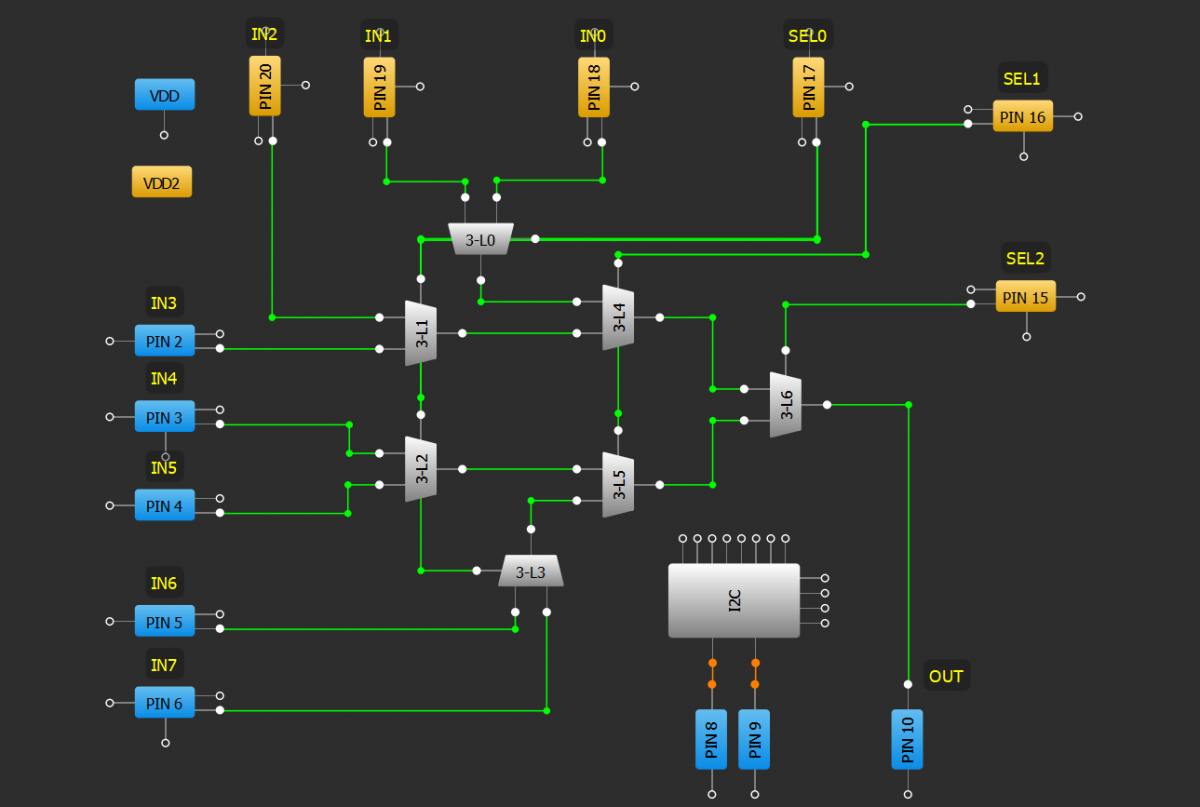

GreenPak图
设计步骤
- 将输入引脚连接到配置为多路复用器的4 LUT技术：配置标准逻辑W / LUT宏小区。inx应该连接到一种要么B.，Sel0应该连接到S.在所有4个mux的。
- 添加第二和第三阶段级联多路复用器块以创建更重要的SEL位。
- 添加连接到最后级多路复用器的输出引脚。
资源
GreenPak设计师文件
- 多路复用器GP.（5.14 KB）
