包含复杂的基于代码的集成电路（IC）的电子设备容易锁定。这可能导致用户体验，损坏的部件，安全问题和最终降低销售额。一种解决方案是实现一种硬件复位电路，该硬件复位电路检测锁定并向锁定IC发送硬复位信号。
GreenPak™是完全可定制的系统复位IC的理想解决方案。在GreenPak的可编程数字和模拟组件中，在令人难以置信的小包装中增加了对系统的额外稳定性。由于GreenPak完全在硬件中实施，因此从来没有任何担忧锁定或错过的事件。
常用的系统复位方法包括:
手动重置
- 个按钮
- 双按钮
看门狗主管
电压监视器
- 过电压
- 欠压
GreenPak对任何重置电路的好处
系统稳定性
- GreenPak具有零代码 - 代码可以导致错误，挂起或错过重置事件
- GreenPak是100％的硬件 - 在硬件中实现功能确保稳定性
电力消耗
- GreenPak是低功耗 - 通常在密封的移动设备中，带有不可移动的电池 - 每个UA都计数快速响应时间
- GreenPak是异步的并且立即响应 - 在某些情况下，对用户体验的快速响应是重要的
可配置的复位脉冲时间
- GreenPak时序是灵活的 - 不同的微控制器需要不同的复位脉冲宽度
尺寸
- GreenPak等于1.2mm² - 移动和可穿戴电子产品 - 每mM计数
可配置的GPIO.
- GreenPak信号路由是灵活的 - PCB布局和路由
- GreenPak I / O是可配置的 - 上拉/下电阻
- GreenPak逻辑可配置 - 高效/高
资源利用率
GreenPak通常可以在一个小型设备中实现多种功能。这不仅限于重置或监督应用程序。雷竞技安卓下载只需一个GreenPak设备即可实现胶合逻辑，定时调整，复位，电源排序，LED控制等，具体取决于设计要求和资源配置。以下是在我们最小的GreenPak设备中实现不同类型的复位功能时，资源利用率的粗略指南。较大的GreenPak设备还可以实现这些功能，并且当附加功能集成时，可以为设计带来更多值。
| 格林帕克 | 个按钮 | 双按钮 | 看门狗定时器 | 单电压 | 双电压 |
|---|---|---|---|---|---|
| SLG46108V. |
|
|
|
X |
X |
| SLG46110V |
|
|
|
|
|
| SLG46120V. |
|
|
|
|
|
手动重置 |
看门狗主管 |
电压监视器 |
通常用于带不可拆卸电池的手持设备或笔记本电脑，手动复位依赖于用户触发的事件。这提高了用户体验，因为频繁的、意外的重置事件可能会令人沮丧。
 |
MCU或DSP有时会发送观察脉冲，表示正常操作。使用GreenPak监控此脉冲可以确保如果MCU体验锁定或不稳定的行为，则会确保发送复位信号  |

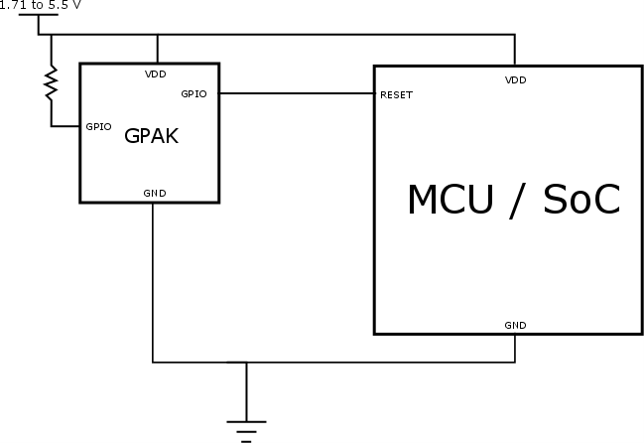

GreenPak可以监控电源或传感器电压，非常适用于在低压电源轨上运行的系统，并具有窄的边距供应公差。  |
 |
 |
 |
关键设计注意事项按钮配置- GreenPak的GPIO上可配置的上拉/下拉电阻使得任何按钮配置拍摄。 脱毛面- 物理按钮是诙谐的，但是通过绿色帕克数字举射和设置时间通过单一延迟照顾。 设置时间(t-setup)- 延迟通常内置于如此偶然的压力机不会触发重置。使用GreenPak集成的CNT / DLY块之一，设置时间可以从毫秒到秒。 |
关键设计注意事项看门狗时序- 不同的MCU将以不同的规则间隔发送看门狗脉冲。GreenPak的完全可配置的CNT / DLLY块提供了具有各种看门狗窗口配置的灵活性。 |
关键设计注意事项过电压/欠压阈值- 供应公差变化，但使用GreenPak与集成ACMPS可以在广泛的用户指定条件下触发重置 时间敏感的电压限制-在某些系统中，电压超出极限的变化周期是可以容忍的。GreenPAK的可配置CNT/DLY块可用于拒绝复位 滞后- 返回标称电压可以包含滞后。GreenPak的ACMP可以配置25,50或200 mV滞后 |

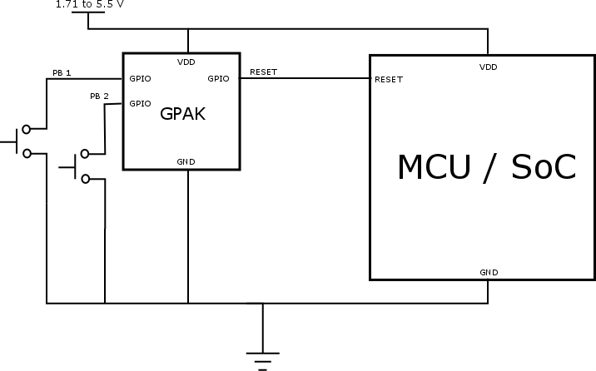

GreenPak双按钮实现 |

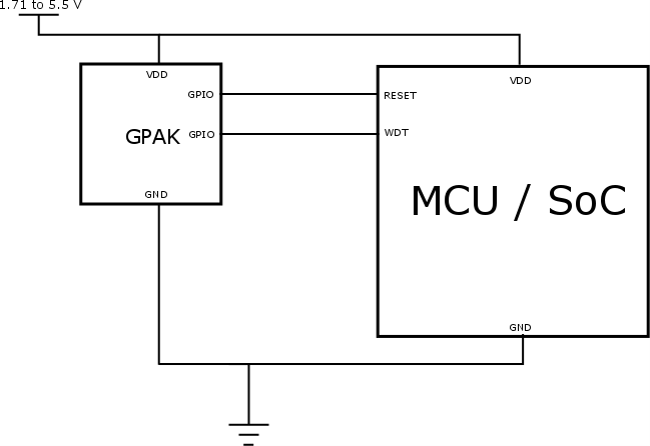

GreenPak WDT实现 |
|
