成功地为系统通电可能很棘手。关闭一个也可以。时间安排、事件顺序和功率水平需要恰到好处，以实现适当的系统功能和稳定性。当部分设计处于闲置状态，等待先决系统通电时，使用电源定序器还可以防止不必要的电流消耗。一些FPGA可能需要超过十个导轨，如果使用分立元件进行排序，可能会带来额外的电源和板空间开销。
使用GreenPAK™ 在设备系列中，使用最小的电源和电路板空间，在极小的区域内轻松实现定制电源定序器设计。当与微小的超低R搭配使用时戴森格林菲特™ 集成电源开关，电源顺序与对话是一个令人难以置信的高效解决方案。
通常在单个系统的各种组合中，一些常用的功率排序方法包括:
定时
电力货物
I2C确认
电压传感
GreenPAK对电源排序的好处
系统稳定性
- GreenPAK是零代码—在硬件中实现功能可确保稳定性
- GreenPAK可以集成许多组件，确保更少的故障点
电力消耗
- GreenPAK是一款低功耗产品，可以在不破坏电源预算的情况下连续运行
大小
- GreenPAK的面积只有1.2 mm²
灵活性
- GreenPAK GPIO可配置-上拉/下拉电阻器、推挽、开漏等。
- GreenPAK GPIO布线灵活–确保PCB布线的复杂性最低
- GreenPAK集成了许多通用组件–生成自定义时序和逻辑，以满足许多电源定序器设计的要求
固定延迟排序 |
电力货物 |
I2C确认 |
电压传感 |

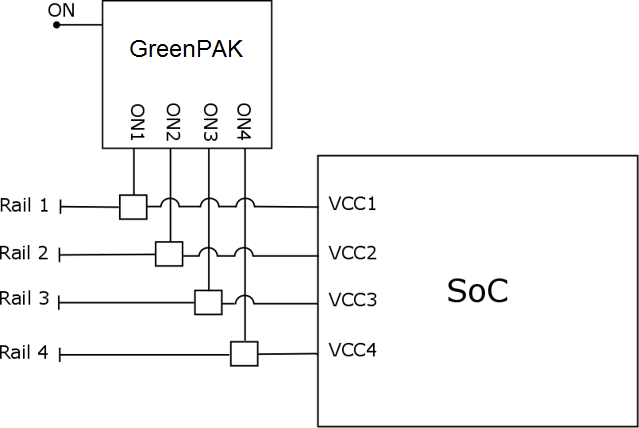

对多个子系统进行排序的一种方法是为每个启动顺序分配固定的时间。这适用于没有电源良好信号的系统。找到一个具有所需精确延迟时间的离散解决方案可能需要数小时，但凭借GreenPAK的可配置逻辑和时间资源，开发定制系统很容易。
|
一旦各个系统完成启动程序，许多IC都能够产生电源良好（PG）信号。这在启动时间不固定且可能取决于多个变量的系统中非常有用。
|
使用I2C的可编程系统中的另一个选项是向电源定序器（在本例中为GreenPAK）发送命令，让其知道启动已成功完成。使用GreenPAK的I2C虚拟输入，很容易将I2C命令视为数字电源良好信号。
|
为确保系统稳定性，许多SOC、DSP和FPGA需要最低启动电压。只需使用GreenPAK的可配置模拟比较器即可监测轨道的功率水平。
|
主要设计考虑事项延迟时间–使用GreenPAK的内部振荡器和CNT/DLY模块，可以满足广泛的时序要求 关于信号极性–GreenPAK可配置为使用集成逆变器和LUT输出有源高电平或低电平 |
主要设计考虑事项ON和PG信号极性–GreenPAK可配置为使用集成逆变器和LUT输出有源高电平或低电平。 |
主要设计考虑事项I2C速度–GreenPAK I2C支持高达400 kHz I2C地址–GreenPAK最多可以有16个唯一的I2C地址 |
主要设计考虑事项过电压/欠电压阈值–供应公差各不相同，但使用带集成ACMPs的GreenPAK可在用户指定的各种条件下实现可靠的排序 时敏电压限值–对于某些系统，电压超出限值的变化周期是可以容忍的。GreenPAK的可配置CNT/DLY块可用于拒绝低于大范围时间阈值的重置事件 迟滞–标称电压要求可能包含滞后。GreenPAK的ACMPs可配置25、50或200 mV滞后 |
|
|
|
|
|
|
|
|
