功能齐全、效率高的系统通常包含有不同电压要求的子系统。例如，一款可穿戴设备通常在1.8 V下工作，但在充电时，部分设计将在USB标准5v下工作。类似地，显示器可能在与传感器不同的电压下工作。通常，需要一些离散的无源或固定功能电平位移器件，使这些电压域一起工作。使用GreenPAK™，使这些不同的电压域一起工作，高效和可编程混合信号的灵活性，是任何双电源部件编号的snap。
GreenPAK™水平转换的好处:
双重供应
- 双供应GreenPAK使高效率的水平转移不需要外部上拉电阻
- 双电源GreenPAK可以支持1.8 V到5.0 V的VDD和1.8 V到VDD的VDD2
系统的稳定性
- GreenPAK是零代码——在硬件中实现特性可以确保稳定性
- GreenPAK可以集成许多组件，确保更少的故障点
电力消耗
- GreenPAK是低功率-可以连续运行而不破坏电力预算
大小
- GreenPAK只有1.2 mm²
灵活性
- GreenPAK GPIO是可配置的-上拉/下拉电阻，推拉，开放排水等。
- GreenPAK GPIO路由是灵活的-确保PCB路由中最简单的复杂性
- GreenPAK集成了许多常见组件-生成自定义的时序和逻辑，进一步消除外部组件，同时桥接电压域和信号要求
单向的 |
双向专用端口 |
双向与外部方向指示器 |
双向,Auto-sensing |

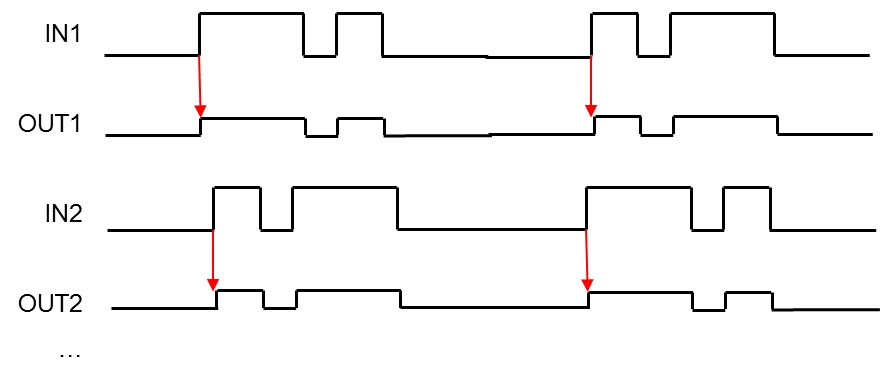

| 最简单的水平转移形式是单向的。由于所有GPIO都可以配置为输入或输出，所以在GreenPAK中很容易改变单一方向(向上或向下) | 类似于单向，使用GreenPAK的可配置GPIO将特定的引脚或一组引脚作为输入或输出是很容易的。每个引脚连接到一个特定的电压域可以单独配置，允许信息从低VDD到高VDD或更高VDD到低VDD |

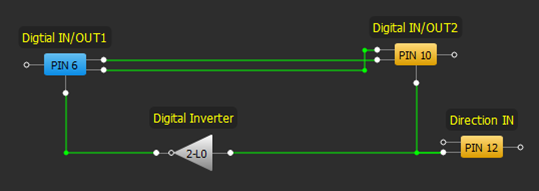

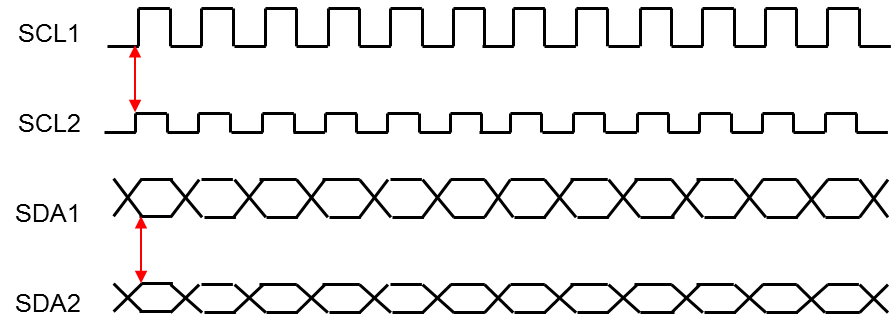

使用GreenPAK，它也可以将某些GPIO作为数字输入和输出，使用输出使能引脚来控制方向。 | 使用GreenPAK的可配置数字和定时资源，甚至可以实现自动传感、双向电平换档解决方案，如图中所示的I2C电平换档一个- 1104． |
关键设计注意事项数量的信号—支持单电压域9路/8路输入 输入输出配置- GreenPAK的GPIO上可配置的上拉/下拉电阻使与任何IC的通信变得非常简单 |
关键设计注意事项数量的信号—支持单电压域9路/8路输入 输入输出配置- GreenPAK的GPIO上可配置的上拉/下拉电阻使与任何IC的通信变得非常简单 |
关键设计注意事项方向信号极性-使用GreenPAK集成的lut配置为逆变器，可以容纳任何信号极性 方向信号来源—使用GreenPAK，方向信号输入可以来自任一电压域 |
关键设计注意事项响应时间—GreenPAK支持高达400khz标准I2C |
|
|
|
|
|
|
|
|
双重供应GreenPAK
GreenPAK通常可以在一个小设备中实现多种功能。这并不局限于level-shift应用程序。雷竞技安卓下载仅仅一个GreenPAK设备就可以实现胶逻辑、定时调整、复位、功率排序、LED控制，以及更多取决于设计要求和资源配置。
下面是我们双电源GreenPAK设备的列表，以及每个电压域专用的GPIO的数量。
| 零件号 | VDD IO | VDD2 IO |
|---|---|---|
| SLG46121V | 5 | 4 |
| SLG46535V | 7 | 4 |
| SLG46538V | 9 | 8 |
| SLG46621V | 9 | 8 |
